기능

무료판은 도면을 QGIS에서 보이게 합니다. Pro는 그 도면을 질의하고 분석할 수 있는 데이터로 바꿉니다. 아래 네 가지가 그 차이입니다.

기능	무료	Pro
블록 속성을 필드로	—	있음
매핑 프로파일	—	있음
폴더 일괄 변환	—	있음
변환 엔진 동봉	직접 확보	동봉

무료판이 하는 일(레이어 분리, 색·선종류·선폭·문자 유지, GeoPackage 저장)은 제품 소개에 있습니다.

1. 블록 속성을 질의 가능한 필드로

도면의 정보 대부분은 선이 아니라 블록 속성(ATTRIB)에 들어 있습니다. 맨홀 번호, 관경, 시설물 코드, 지번 — 전부 블록에 붙은 태그입니다. QGIS 내장 임포터는 이걸 가져오지 않습니다. 도면은 열리는데 속성은 사라집니다.

Pro는 CAD 레이어마다 블록 참조 포인트 레이어를 하나씩 만들고, 그 레이어에 나온 모든 속성 태그를 필드로 펼칩니다.

cad_layer, block_name이 기본으로 붙고 그 뒤에 태그 필드가 이어집니다
어떤 블록에 없는 태그는 NULL로 남습니다 — 태그 구성이 달라도 한 레이어로 모입니다
원본 태그명은 QGIS 필드 별칭으로 보존됩니다. 필드명이 정규화돼도 원래 이름을 잃지 않습니다

결과적으로 속성 테이블에서 바로 필터·조인·집계가 됩니다. "관경 300 이상인 관로만" 같은 질의가 성립합니다.

아래는 공개 표본(스위스 시설관리 도면)에서 실제로 뽑힌 실 정보 레이어를 QGIS 속성 테이블로 연 화면입니다. 도면에 찍혀 있던 실 스탬프 블록 85개가 필드를 갖춘 85행이 됐습니다.

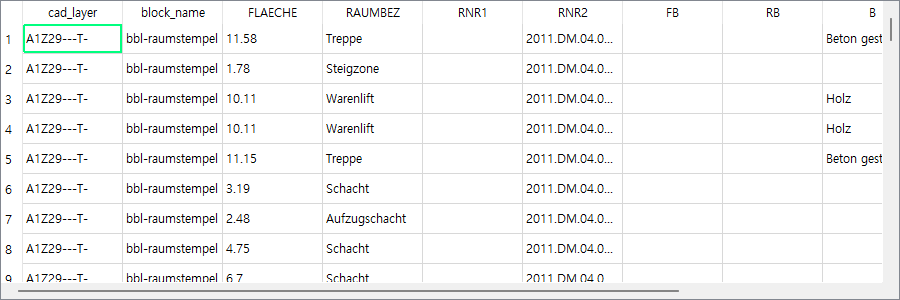

QGIS 속성 테이블. cad_layer, block_name, FLAECHE, RAUMBEZ, RNR2 등의 열에 실 면적과 실명이 들어 있다. — 실제 QGIS 속성 테이블. 면적·실명·실번호가 각각 열이 됐습니다.

block_name	FLAECHE	RAUMBEZ	RNR2	B	W	D
bbl-raumstempel	11.58	Treppe	2011.DM.04.001V	Beton gestrichen	Beton gestrichen	Beton gestrichen
bbl-raumstempel	1.78	Steigzone	2011.DM.04.003F
bbl-raumstempel	10.11	Warenlift	2011.DM.04.004V	Holz	Metall	Holz
bbl-raumstempel	10.11	Warenlift	2011.DM.04.005V	Holz	Metall	Holz

면적(FLAECHE)으로 합계를 내고, 실명(RAUMBEZ)으로 분류하고, 실번호(RNR2)로 대장과 조인할 수 있습니다. 같은 도면의 문 레이어에서는 방화등급·차음성능·규격 같은 필드가 16개 나왔습니다. 무료판에서는 이 표가 통째로 없습니다.

2. 매핑 프로파일 — CAD 레이어를 조직 스키마로

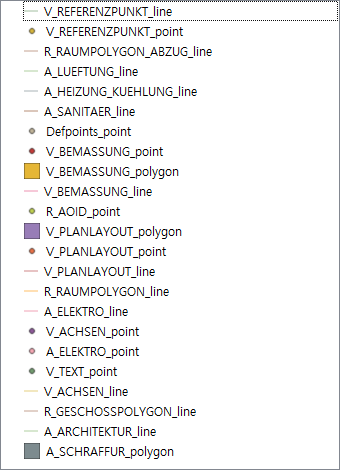

도면 100장을 받으면 레이어명이 100가지입니다. A-WALL-EXST, A-WALL-NEW, A-WALL-2F가 전부 같은 "건물벽"인데 QGIS에는 레이어 세 개로 들어옵니다.

프로파일은 glob 패턴 규칙 목록입니다. 위에서부터 첫 매칭이 적용되고, 순서가 곧 우선순위입니다.

{
  "version": 1,
  "name": "예시",
  "rules": [
    { "match": "A-WALL-*", "layer_name": "building_wall", "geometry": "polygon" },
    { "match": "*-TEXT",   "layer_name": "annotation",    "geometry": "point"   }
  ],
  "default": { "layer_name": "{cad_layer}", "geometry": "auto" }
}
